تعمیر گرافیک لپ تاپ و چیپ تصویر نوتبوک و مک بوک

فوریه 18, 2024

بهترین تعمیر گرافیک لپ تاپ و چیپ تصویر نوت بوک و مک بوک را اینجا بررسی می کنیم. ابتدا درباره گرافیک لپ تاپ ها توضیح می دهیم و در ادامه درباره مشکلات رایج آن توضیح می دهیم. اگر گرافیک لپ تاپ خراب شود با مشکلاتی مانند پرش تصویر ، شطرنجی شدن صفحه ، مشاهده خط و خطوط رنگی و گاهی بدون تصویر شدن صفحه مواجه خواهیم شد. اجازه دهید در ادامه مهم ترین نکات یرای عیب یابی و تعمیرات GPU را توضیح دهم. لطفا با من همراه باشید.

  • درباره بهترین مرکز خدمات تعمیر یا تعویض چیپ گرافیک لپ تاپ اطلاعات کسب کنید.
  • با دستگاه تعویض چیپ گرافیک لپ تاپ کمی آشنا شوید.
  • نحوه عیب یابی و تعمیر گرافی کلپ تاپ های ایسوس دل ولنوو و ایسر را با جزئیات بیشتری بدانید.

رایانه های قابل حمل از نظر گرافیک دارای انواع مختلف هستند. یک نوع دارای گرافیک آنبورد یا اینتلی است. یک نوع دیگر علاوه بر اینکه گرافیک آنبورد را دارند با گرافیک دوم GPU نیز ساخته می شود. لپ تاپ های دارای GPU برای کارهایی مانند بازی کردن و یا طراحی و رندر سه بعدی و همجنین برای تولید محتوای بصری بسیار پرطرفدار هستند.

بیشترین مشکلات تصویر لپ تاپ مربوط به لپ تاپ های دارای گرافی کدوم مربوط است. اینجا درباره مشکلات تصویر، نحوه عیب یابی واحد پردازش تصویری و خدمات تعمیر و تعویض چیپ گرافیک لپ تاپ صحبت خواهیم کرد. ابتدا با انواع گرافیک رایانه های قابل حمل آشنا شوید/

رایانه های قابل حمل با ( حداقل ) سه نوع گرافیک ارائه می شود :

  • لپ تاپ های گرافیک آنبورد: از واحد پردازش گرافیکی CPU استفاده می کنند و فاقد گرافیک دوم آنبورد و کارت گرافیک هستند. تعمیر گرافیک آنبورد لپ تاپ تقریبا غیر ممکن است. جای قطعه GPU روی بسیاری از مادربرد های بدون گرافیک دوم مشخص و خالی است.
  • لپ تاپ های دارای گرافیک دوم آنبورد: این نوع لپ تاپ ها دارای گرافیک دوم هستند که عملکردی شبیه کارت گرافیک کیس دارند اما روی خود مادربرد لپ تاپ مونتاژ شده اند. این گرافیک ها از هیتسینک CPU برای خنک شدن استفاده می کنند. ممکن است یک یا دو چیپ آنبورد روی مادربرد رایانه قابل حمل نصب شده باشد.

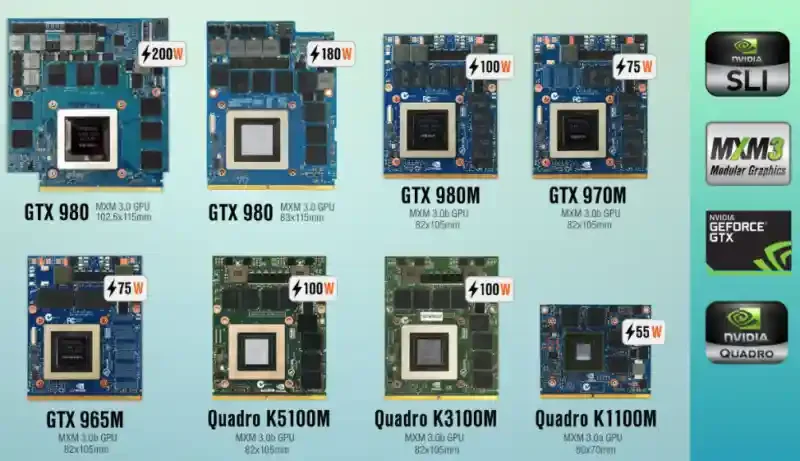

  • لپ تاپ های دارای کارت گرافیک: این نوع لپ تاپ ها مجهز به کارت گرافیک مخصوص لپ تاپ می باشد و بسیار نادر تر از سایر مدلها هستند.
GPU NVIDIA

خرابی لپ تاپ های دو گرافیکه

برخی از لپ تاپ ها با عنوان لپ تاپ دو گرافیکه نیز به عنوان لپ تاپ های گیمینگ شناخته میشود که پردازش فوق العاده قوی برای رند فایل های گرافیک دارند. این نوع از لپ تاپ ها بیشتر از لپ تاپ های خانگی و دانشجویی دچار اختلالات گرافیکی و مشکل پردازش گرافیک در لپ تاپ می شوند.

علایم شایع وجو مشکل در گرافیک لپ تاپ چیست ؟!

یک قطعه اصلی از نوع BGA با عنوان تراشه گرافیکی لپ تاپ روی برد اصلی دستگاه مونتاژ شده است. این تراشه به وسیله توپ های قلع به مادربرد متصل شده. این توپ های قطع دربرابر حرارت های بسیار بالا دوام نمی آورند و احتمال اینکه بخاطربالا بودن دما در ساعات طولانی جابجا سده یا بهم بچسبند وجود دارد. در برخی از مواقع این توپ ها به خاطر ضربه های متعدد دچار از هم گسستگس می شوند. اینها فقط برخی از ایرادات فیزیکی مربوط به گرافیک لپ تاپ است.

reball chip 1

گاهی می توان این مشکلات را از طریق ریبال کردن چیپ گرافیک حل نمود. به طوری که پس از برداشتن چیپ گرافیک از روی برد این توپ ها رفرش شده تا به حالت و اتثال طبیعی باز گردند. اما این ایرادات معمولا با علایمی همراه است.

در اینجا 5 علامت مشکل گرافیک لپ تاپ آورده شده است:

  1. خطوط عمودی یا افقی روی صفحه – این می تواند ناشی از سخت افزار معیوب مانند کارت گرافیک یا خود صفحه باشد.
  2. گرمای بیش از حد کارت گرافیک – این می تواند ناشی از تهویه ضعیف، تجمع گرد و غبار، یا تقاضای زیاد از اجرای برنامه های گرافیکی فشرده باشد.
  3. مشکلات درایور GPU – این می تواند منجر به عملکرد ضعیف یا بهم ریختگی بصری روی صفحه شود و می تواند ناشی از درایورهای قدیمی، خراب یا ناسازگار باشد.
  4. اعوجاج رنگ یا بهم ریختن رنگ – این می تواند ناشی از معیوب بودن کارت گرافیک یا صفحه نمایش، درایورهای قدیمی یا تنظیمات رنگ نادرست باشد.
  5. خرابی کارت گرافیک – این می تواند به دلیل آسیب فیزیکی، گرمای بیش از حد، یا نقص در ساخت ایجاد شود و ممکن است نیاز به تعویض کارت گرافیک – GPU یا حتی کل مادربرد باشد.

تعمیر گرافیک لپ تاپ و تعویض چیپ GPU

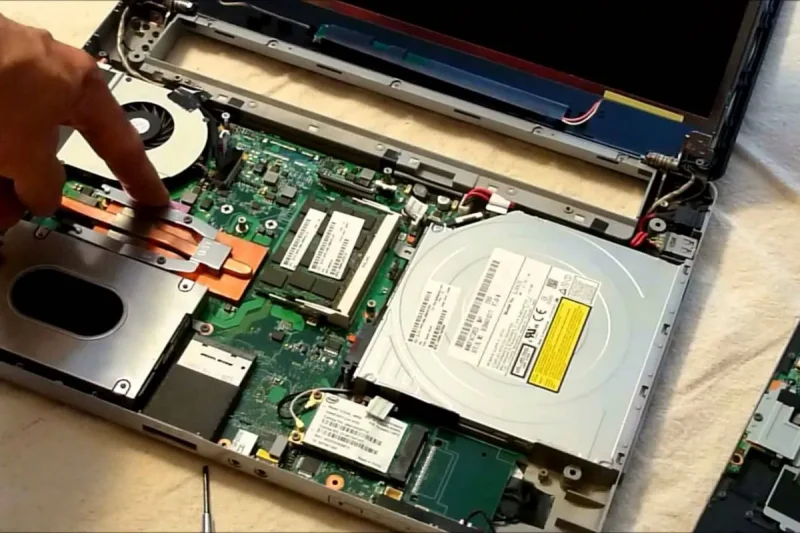

برای شروع فرآیند بازسازی یا ریبالکردن اتصالات باید چیپ به طور کامل از روی برد برداشته شود، برای اینکار ابتدا خنک کننده گرافیک باید با دقت جدا شود و تمام اجزا از جمله هیت سینک و فن جدا شوند. تراشه GPU باید با استفاده از ابزارهای تخصصی ( BGA MACHINE ) به طور ایمن از برد مدار جدا شود و مراقب باشید که به سایر اجزا آسیب نرسد.

عیب یابی لپ تاپ و 15 نکته درباره مهم ترین مشکلات نوتبوک

در مرحله بعد، تراشه ریبال شده یا جایگزین GPU قبلی باید به دقت نصب و روی برد متصل شود، و با بررسی هایی که از طریق دوربین لیزری انجام میگردد باید اطمینان حاصل شود که تراشه دقیقا در جای خودش نشسته و به درستی تراز است. سپس هیت سینک و فن باید دوباره وصل شوند و اجزا کارت گرافیک به طور کامل دوباره مونتاژ شود.

laptop reball chip

اطمینان از سازگاری تراشه GPU جدید با فناوری گرافیک رایانه و نصب صحیح تمام درایورها و نرم افزارهای لازم برای تصویر دادن صحیح بسیار مهم است. هرگونه اشتباه در این فرایند منجر به بی ثباتی سیستم یا حتی آسیب دائمی به واحد گرافیک رایانه خواهد شد.

چرا تعمیر گرافیک لپ تاپ از تعمیر گرافیک pc حساس تر است ؟!

ریبال کردن چیپ گرافیک رایانه های قابل حمل به مراتب حساس تر از مادربرد کامپیوتر است زیرا رایانه های حمل شونده به مراتب آسیب پذیر تر از رایانه های رومیزی است. رایانه های قابل حمل تا فرکانس 3000 مگاهرتز را میتوان به راحتی حما کرد ولی ضربه های سخت مانند افتادن لپ تاپ به مرور زمان به اتصالات بین مادربرد و GPU آسیب می رساند. تعمیر گرافیک لپ تاپ به چند دلیل حساس تر از تعمیر گرافیک کامپیوتر است:

  1. اولا، لپ تاپ ها بسیار کوچکتر و جمع و جورتر از رایانه های شخصی هستند، که دسترسی به قطعات داخلی و تعمیر آنها را دشوارتر می کند. کارت گرافیک در لپ تاپ اغلب با مادربرد ادغام می شود، به این معنی که هر گونه تعمیر کارت گرافیک لپ تاپ حتی ممکن است نیاز به تعویض کل مادربرد داشته باشد.
  2. ثانیاً لپ‌تاپ‌ها در مقایسه با رایانه‌های شخصی سیستم خنک‌کننده محدودتری دارند که می‌تواند منجر به گرم شدن بیش از حد کارت گرافیک شود. گرمای بیش از حد می تواند باعث آسیب دائمی به کارت گرافیک و سایر قطعات شود که می تواند تعمیرات را پیچیده تر کند.
  3. ثالثاً، لپ‌تاپ‌ها اغلب با اجزای خاصی طراحی می‌شوند که متناسب با ضریب شکل و مصرف انرژی آن‌ها طراحی می‌شوند. این بدان معناست که یافتن قطعات جایگزین برای کارت‌های گرافیک لپ‌تاپ می‌تواند دشوارتر و گران‌تر از کارت‌های گرافیک دسکتاپ باشد.
  4. در نهایت، سازندگان لپ تاپ اغلب از سخت افزار و نرم افزار اختصاصی استفاده می کنند که می تواند تعمیرات را پیچیده تر کند. این می تواند شامل درایورها و سیستم عامل های تخصصی باشد که برای عملکرد صحیح کارت گرافیک ضروری هستند.

تعمیر گرافیک لپ‌تاپ به دلیل اندازه کوچک‌تر، خنک‌کننده محدود، سخت‌افزار و نرم‌افزار اختصاصی و فرآیند تعمیر پیچیده‌تر از تعمیر گرافیک رایانه شخصی حساس‌تر است. بازسازی کارت گرافیک و جایگزینی تراشه GPU می تواند فرآیند پیچیده ای باشد که به دانش و ابزار تخصصی نیاز دارد. با این حال، با مراقبت مناسب و توجه به جزئیات، می تواند یک راه موثر برای افزایش عمر یک سیستم کامپیوتری و بهبود عملکرد آن باشد.

تعویض چیپ گرافیک به وسیله BGA MACHINE

61KvyAffdrL. AC UL320

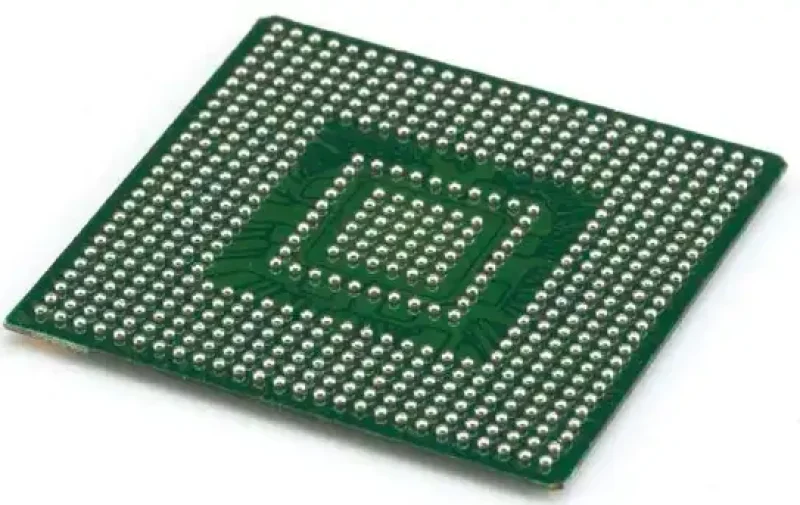

دستگاه BGA ابزاری است که در ساخت و تعمیر لوازم الکترونیکی برای اتصال یا حذف تراشه‌های BGA استفاده می‌شود که معمولاً در دستگاه‌های الکترونیکی مدرن مانند لپ‌تاپ، تلفن‌های هوشمند و کنسول‌های بازی یافت می‌شوند. اگر لپ تاپ یا نوت بوک شما دارای گرافیک دوم است دارای یک چیپ BGA از کارخانه NVIDIA و یا ATI است. این تراشه BGA نوعی مدار مجتمع روی سطح است که دارای گلوله‌های کوچک لحیم کاری در پایین است و به آن اجازه می‌دهد مستقیماً به سطح برد مدار چاپی (PCB) متصل شود.

BGA CHIP VGA

در برخی از مواقع ممکن است بنا بر دلایلی مانند ضربه ، رطوبت و خصوصا دمای بالا در طولانی مدت ؛ کیفیت اتصال این گلوله های سربی با مدار لپ تاپ پایین آمده و دستگاه را دچار مشکل تصویر نداشتن کنند. در این هنگام : تعمیرکار این قطعه را از روی مادربرد لپ تاپ برداشته و توپ های سرب را به وسیله شابلون مجددا بازسازی می کند. وقتی همه آنها هم سطح شدند دوباره روی برد لحیم می شود.

تعویض تراشه گرافیکی لپ تاپ با استفاده از دستگاه BGA

جایگزینی تراشه گرافیکی لپ تاپ با استفاده از دستگاه BGA یک فرآیند پیچیده است که فقط باید توسط متخصصان با تجربه انجام شود. در اینجا مراحل کلی درگیر در این فرآیند آمده است:

مرحله 1: تراشه گرافیکی معیوب برداشته می شود

اولین قدم برای جایگزینی تراشه گرافیکی لپ تاپ، ؛ برداشتن تراشه است. این شامل بازکردن کامل لپ‌تاپ ، باز کردن خنک کننده و دسترسی مستقیم به تراشه گرافیکی روی مادربرد و برداشتن آن با استفاده از دستگاه BGA است. دستگاه BGA از گرما برای ذوب گلوله های لحیم شده در پایین تراشه استفاده می کند و به آن کمک می کند تا از روی مادربرد جدا شود.

مرحله 2: مادربرد مجددا آماده می شود

پس از حذف تراشه گرافیکی قدیمی، مادربرد باید تمیز شده و برای نصب تراشه جدید یا ریبال شده آماده شود. این شامل حذف لحیم باقی مانده و تمیز کردن سطح مادربرد است. همچنین می توان از دستگاه BGA برای جریان دادن به لحیم کاری روی مادربرد استفاده کرد و از یک سطح تمیز و یکنواخت برای اتصال تراشه جدید اطمینان حاصل کرد.

مرحله 3: تراشه گرافیکی نصب می شود

تراشه گرافیکی باید با دقت روی مادربرد با استفاده از دستگاه BGA نصب شود. به طوری که دستگاه گلوله های لحیم شده در پایین تراشه را گرم می کند و اجازه می دهد تا به مادربرد متصل شود. پس از اتصال تراشه، می توان از دستگاه برای جریان دادن به لحیم کاری استفاده کرد و اتصال ایمن و قابل اطمینان را تضمین کرد.

مرحله 4: لپ تاپ تست می شود

پس از نصب تراشه گرافیکی جدید، لپ تاپ باید دوباره مونتاژ و تست شود تا از عملکرد صحیح آن اطمینان حاصل شود. این شامل تست عملکرد صحیح نمایشگر داخلی ، چند ساعت استفاده گرافیکی و اتصال لپ تاپ به یک صفحه نمایش خارجی و آزمایش عملکرد گرافیکی آن است.

مزایای تعویض تراشه گرافیکی لپ تاپ با استفاده از دستگاه BGA

جایگزینی تراشه گرافیکی لپ تاپ با استفاده از دستگاه BGA می تواند مزایای متعددی را به همراه داشته باشد، از جمله:

  • مقرون به صرفه: تعویض تراشه گرافیکی اغلب بسیار مقرون به صرفه تر از خرید یک لپ تاپ جدید است.
  • عملکرد بهبود یافته: ارتقاء تراشه گرافیکی می تواند عملکرد لپ تاپ را به میزان قابل توجهی بهبود بخشد و به آن کمک می کند تا برنامه ها و بازی های سخت تری را اجرا کند.
  • طول عمر بیشتر: جایگزینی تراشه گرافیکی می تواند طول عمر لپ تاپ را افزایش دهد و اجازه دهد تا چندین سال دیگر از آن استفاده شود.

نتیجه

جایگزینی تراشه گرافیکی با استفاده از دستگاه BGA یک فرآیند پیچیده تعمیرات لپ تاپ است که فقط باید توسط متخصصان با تجربه انجام شود. با این حال، می تواند مزایای قابل توجهی از جمله بهبود عملکرد و طول عمر بیشتر لپ تاپ ارائه دهد. اگر تراشه گرافیکی لپ تاپ شما آسیب دیده یا قدیمی است، با یک متخصص مشورت کنید تا مشخص شود که آیا می توان آن را با استفاده از دستگاه BGA تعویض کرد یا خیر. مرکز تعمیرات لپ تاپ اصفهان نیز در خدمت شما است تا مشاوره رایگان را ارائه دهد.
